名称：PF系列 聚酯应变片。

型号：PF系列。

用途：应力应变测量，混凝土用。

产品图片：

产品简介：PF系列应变片基底材料采用聚酯树脂，栅长有10/20/30mm可选，适用于混凝土或砂浆的应变测量。基底透明，便于安装和检查。

被测物材料

金属、混凝土、砂浆

基底

聚酯纤维

使用温度范围
（°C）

-20~+80°C

敏感栅

铜镍

温度补偿范围
（°C）

+10~+80°C

应变限
（室温）

2%
（20000×10^-6应变）

主要适用粘合胶

CN-E、RP-2、PS

疲劳寿命
（室温）

1×10⁶
（±1500×10^-6应变）

产品规格：

单轴/双轴/3轴

样式

型号

敏感栅长
(mm)

敏感栅宽
(mm)

基底长度
(mm)

基底宽度
(mm)

电阻
(Ω)

单轴
（G.F.约2.1）

PFL-10-11

10

0.9

17.5

5

120

PFL-20-11

20

1.2

28.0

6

120

PFL-30-11

30

2.3

40.0

7

120

90° 双轴应变花
堆叠型
（G.F.约2.1）

PFLC-20-11

20

1.2

28

28

120

PFLC-30-11

30

2.3

40

40

120

45°/90° 3轴应变花
堆叠型
（G.F.约2.1）

PFLR-20-11

20

1.2

28

28

120

PFLR-30-11

30

2.3

40

40

120

备注：单轴/双轴应变花 0°/90° 3轴应变花 0°/45°/90°。
每包装有10片。

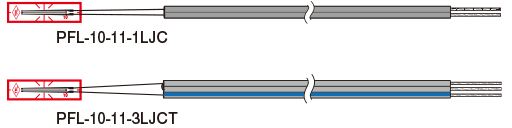

带标准导线PF系列应变片（单轴）

使用的导线：0.11mm²/每米导线的来回电阻：0.32Ω

型号

敏感栅长
(mm)

敏感栅宽
(mm)

基底长度
(mm)

基底宽度
(mm)

电阻
(Ω)

导线长度

导线型号

PFL-10-11

10

0.9

17.5

5

120

平行 1m
平行 3m
平行 5m
3线 3m
3线 5m

-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F

PFL-20-11

20

1.2

28.0

6

120

平行 1m
平行 3m
平行 5m
3线 3m
3线 5m

-1LJC-F
-3LKC-F
-5LJC-F
-3LJCT-F
-5LJCT-F

PFL-30-11

30

2.3

40.0

7

120

平行 1m
平行 3m
平行 5m
3线 3m
3线 5m

-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F

备注：* 小起订量为10片。
* 双轴/3轴应变花的应变片不能提供带导线型号。
