名称：Pundit® 250 Array超声成像扫描仪。

型号：Pundit® 250 Array。

产地：瑞士。

用途：厚度测量-厚混凝土元素和隧道衬砌； 缺陷定位-空隙、蜂窝和分层的深度与宽度；对象检测-钢筋层底下的管道和钢腱管道。

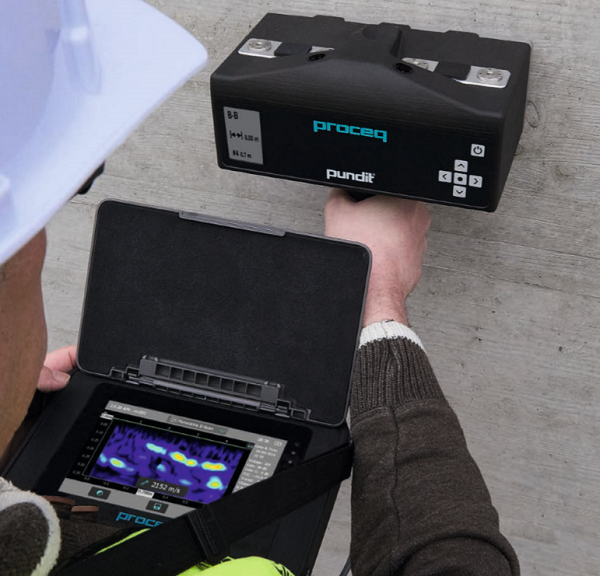

产品图片：

产品简介：

深度扫描混凝土和纤维增强混凝土

厚度测量

厚混凝土元素和隧道衬砌

缺陷定位

空隙、蜂窝和分层的深度与宽度

对象检测

钢筋层底下的管道和钢腱管道

超声波脉冲回波检测中的巨大突破

有效

    ♦高质量的缺陷、钢筋和钢腱管道图像

    ♦出色的近场性能

    ♦经久耐用的陶瓷探针

    ♦由于使用干点接触技术，无需耦合剂

省时

    ♦实时B-Scan显像

    ♦保存扫描前进行图像优化

    ♦全景B-scan可对可疑区域进行快速识别

    ♦一分钟内可扫描数米

    ♦设计轻巧而紧凑，实现更出色的适用性和更快的扫描

功能齐全

    ♦单手定位

    ♦双手柄升级可获得增强控制

    ♦升级到16通道可使扫描宽度翻倍

    ♦原始数据导出

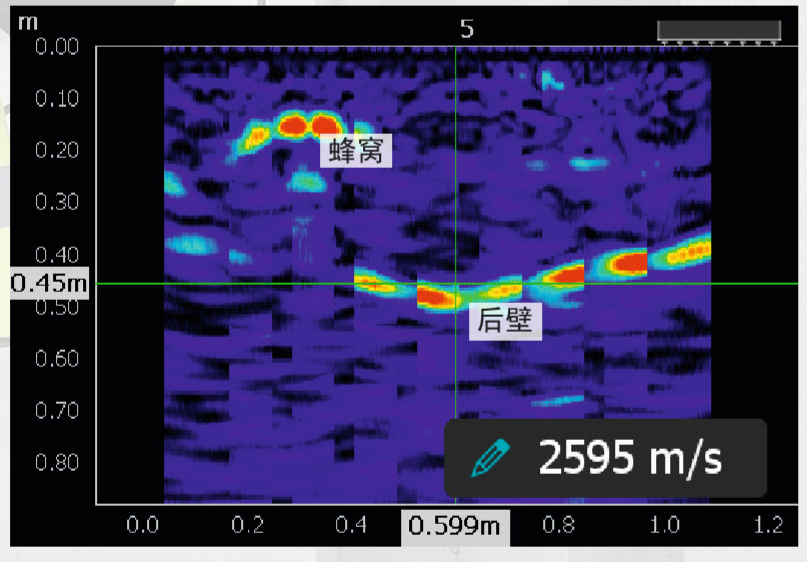

高分辨率成像

保存扫描前优化实时图像

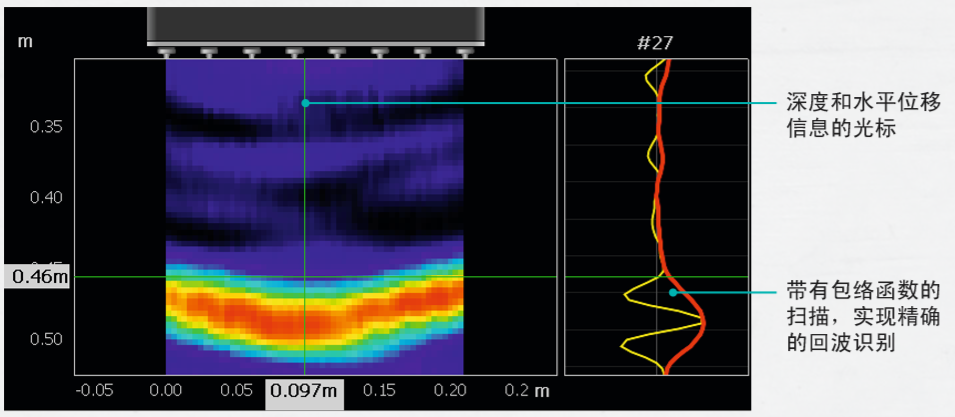

实时B-Scan

抽检时可即时查看后壁显像

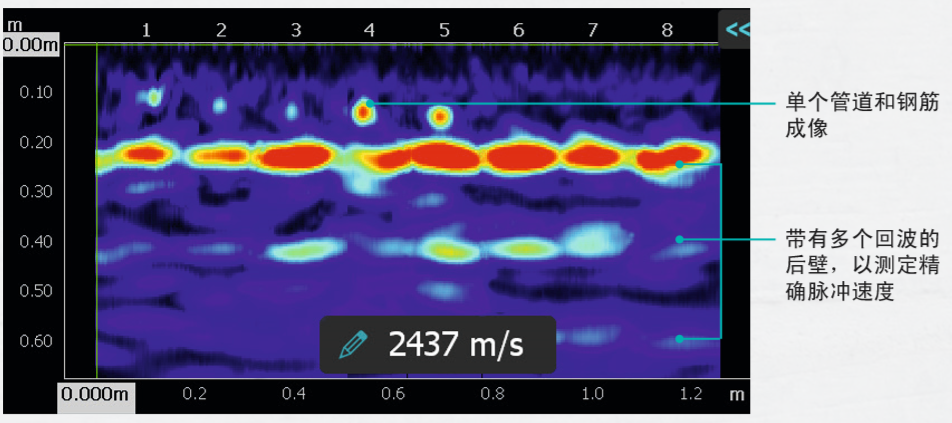

全景B-Scan

短短20秒内即可扫描1.2米纤维增强混凝土

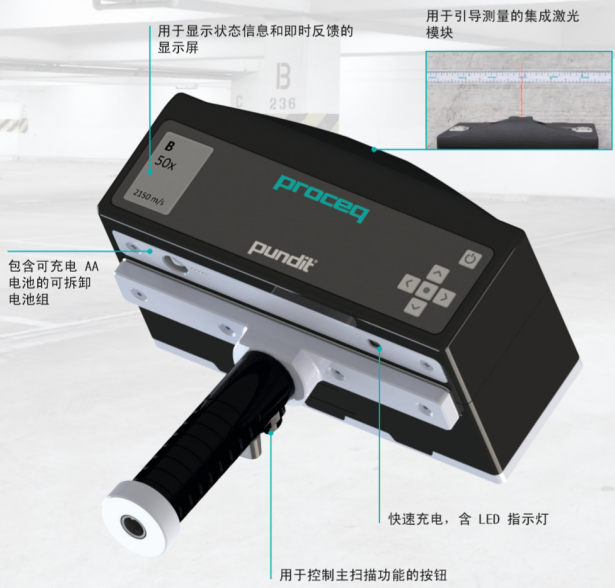

PunditArray传感器

坚固、轻型且可扩展

技术规格

技术

Pundit 250 Array采用了8通道的超声波多通道脉冲回波技术。一个通道发送，其他七个通道接收回波。每个通道轮流发送。

一个完整测量包含56个A-scan。这些A-scan用于计算B-scan并使用合成孔径聚焦技术(SAFT)实时显示B-scan。耦合两个传感器可在一个16通道孔径中处理总计240个A-scan。

技术规格

Pundit Array传感器

增益

0至80dB

模拟带宽

15至100kHz

标称传感器频率

50kHz横波

范围/分辨率

0至1000µs/1µs

脉冲电压

+/-150V

脉冲波形

方波

脉冲延迟

8至200ms

通道数

8（可升级为16）

电池使用时长

>7小时

尺寸

240x273x153 mm

重量

~3kg

Pundit触摸屏

显示屏

7”彩色显示屏800x480像素

内存

内置8GB闪存

区域设置

公制和英制单位，支持多种语言和时区

电源输入

12V+/-25% / 1.5A

电池

3.6V，14Ah

电池使用时长

>8小时（标准操作模式下）

湿度

，非冷凝

操作温度

-10至+50℃

IP等级

IP54

尺寸

250x162x62mm

重量

~1.5kg（含电池）
