名称：A1040 MIRA超声波断层扫描仪。

型号：A1040 MIRA。

产地：德国。

用途：A1040 MIRA超声波断层扫描仪旨在控制可单面进入的混凝土，钢筋混凝土和石材制成的结构，以便确定结构材料的完整性，查找异物，是否存在内腔，空洞，溢出物，分层和裂缝以及测量测试对象的厚度。可以控制厚达2.5米的物体。

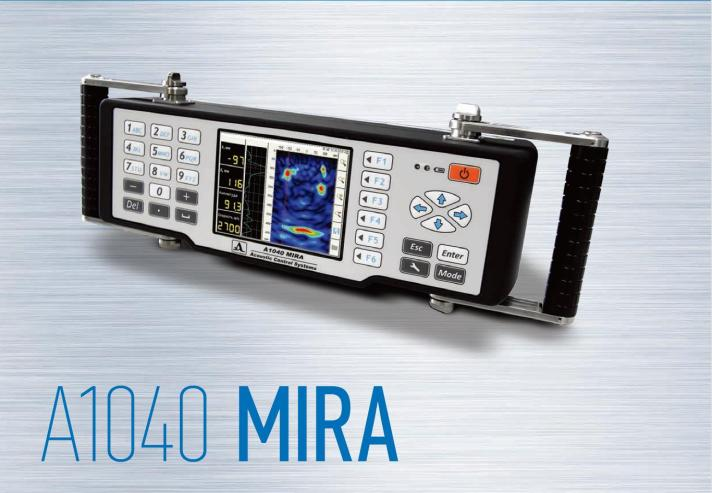

产品图片：

产品简介：

A1040 MIRA超声波断层扫描仪旨在控制可单面进入的混凝土，钢筋混凝土和石材制成的结构，以便确定结构材料的完整性，查找异物，是否存在内腔，空洞，溢出物，分层和裂缝以及测量测试对象的厚度。可以控制厚达2.5米的物体。

控制结果以B扫描对象的断面图像（断层图）的形式呈现，这大地方便了对控制结果的理解，并且方便了对象状态的明确分析。专用软件可让您从3D数据阵列中重建任何断层图，并呈现对象内部结构的三维图像。

A1040 MIRA层析成像仪设计为一体式。重量轻且易于使用，具有内置计算机，内存，大尺寸显示和控制按钮，可确保舒适的操作。

层析成像仪的天线设备由具有干点接触的转换器组成，因此无需使用接触液即可进行控制。用于数据收集和处理的合成可聚焦光圈方法为分析控制对象的内部结构提供了清晰易懂的图形图像。断层扫描仪可用于手动控制以及自动安装。

产品优势：

    ● 通过单向访问可视化控制对象的内部结构；

    ● 高生产率-重建一张断层图需要几秒钟；

    ● 易于使用；

    ● 高测量精度和设备对各种反射镜的灵敏度；

    ● 不需要检查的表面处理；

    ●  转换器的耐磨头。

 产品特点：

    ●  轻巧，防震的塑料外壳；

    ●  无需使用外部计算机即可自主处理数据；

    ●  干声接触；

    ●  使天线设备适应表面不平整；

    ●  自动测量超声波在测试对象中的传播速度；

    ●  控制对象内部结构的三维表示，并以对象的任何部分的B扫描，C扫描和D扫描的形式表示。

产品说明：

●  A1040 MIRA混凝土断层扫描仪是一种完全自动的测量单元，用于对获得的数据进行收集和断层摄影处理。

●  测量单元包含一个矩阵天线阵列，该矩阵天线阵列包含48个带有干点触点和陶瓷耐磨头的低频宽带横向剪切波传感器。这样可以确保它们在粗糙表面上继续使用。

●  每个传感器都有一个独立的弹簧悬架，可以监控不平坦的表面。 光栅的额定工作频率为50 kH*。

●  该设备具有内置计算机，可让您直接在过程中处理数据，将其显示在屏幕上并将其保存在内存中。对于使用专用软件进行的高级数据处理，可以将其传输到外部计算机。

●  根据在控制对象的整个扫描区域下进行数据集成和体积重建的逐步扫描控制对象的方案来执行控制。

●  大型明亮的TFT显示屏和键盘使您可以轻松地为控制对象配置设备，选择必要的操作模式并进行监视，并观察所获得的结果，从而可以对其进行初步分析。

小型轻巧的外壳和可调节的手柄可确保在水平，垂直和天花板表面舒适地使用设备。

●  内置电池可提供长达5小时的连续运行时间。此外，可以直接从AC网络为断层扫描仪供电。

层析屏幕上的数据处理和表示：

●  该设备使用具有拉曼测深的合成可聚焦孔径方法（SAFT-K），其中超声聚焦在半空间的每个点上。结果是控制对象横截面的可视图像，其中可视化体积的每个点的反射率以不同的颜色编码（取决于所选的配色方案）。

●  在此过程中，您可以根据设置的地址模式在断层扫描仪屏幕上选择不同类型的数据表示形式。

操作模式：

查看模式

该模式用于在任意位置快速查看结构的内部结构。屏幕上显示深度为2.5米的V型扫描。

此外，在这种模式下，可以：

●  自动检测超声波的传播速度。

●  测量断层图中图像的坐标和水平。

●  测量结构厚度。

●  查看A扫描。

模式图

当使用天线阵列以恒定步长沿着先前标记的线进行扫描时，该模式用于以控制对象（垂直于表面）的一组B扫描形式生成数据阵列。 从累积的三维数据阵列中，任何B扫描都可以显示在屏幕上。

设定模式：

用于选择和设置参数以及操作配置。通过分配唯一的名称，可以为各种控制对象创建和保存许多工作配置。从直接保存在监视对象中的列表中选择所需的配置。

软件：

    该设备配有专用软件，可以在外部计算机上对收集到的数据进行高级处理。

    该程序可从设备读取数据，并以断层图形式和三维三维形式呈现它们，这有助于理解具体控制对象的内部结构。

    对于每个反射器，可以确定其在控制对象中的出现坐标。

技术规格：

确定的超声波速度范围

从1,000到4,000 m/s

在混凝土中的大观察深度

2 500mm

钢筋混凝土的大观察深度

800mm

深度测量的允许绝对误差限，其中X是所测量的深度

±(0,05·Х+10) mm

小可检测反射镜尺寸

直径 20 mm，长度至少200 mm ，深度50至400 mm

显示尺寸和类型

5.7英寸，TFT颜色

内建记忆体

快闪记忆体

营养学

电池

电池额定电压

11.2v

电池寿命

5小时

电脑连线

USB

工作温度量程

-10至+500℃

机重

4.5 kg

外形尺寸，无更多：

没有把手

370 х 150 х 145 mm

带有水平手柄

470 х 150 х 170 mm

直立手柄

370 х 210 х 170 mm

传感器规格

搜索装置

集成阵列

工作频率范围

25 - 85 kHz

数组中的转换器数

48

矩阵阵列中使用的换能器类型

低频宽带剪切波，具有干点接触和耐磨尖端
