AW系列高温焊接型应变片
名称：AW系列高温焊接型应变片。
型号：AWMD-5/AWMD-8。
用途：应力应变测量，焊接型。
产品图片：
产品规格：
AWMD适用于高达800°C的温度，专用于动态测量。高通滤波器为标准配件。由于采用了高通滤波器，因此消除了不必要的直流成分和低频成分（热输出、漂移等）。可以使用直流动态应变仪（如DC-96A/DC-97A）、小型应变记录仪（如DC-204R）或多功能记录仪TMR-300系列进行测量。
主要被测物材料
金属
基底材料
铬镍铁合金
使用温度范围
（°C）
-196~+800°C
敏感栅
特殊合金
温度补偿范围
（°C）
—
应变限
（室温）
1%
（10000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50RC）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）

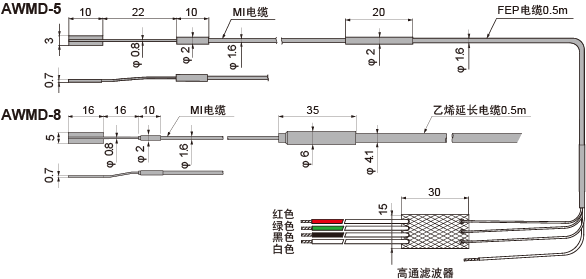

（单位：mm）
型号
敏感栅长
(mm)
基底
电阻
(Ω)
外形尺寸
(mm)
材质
仅限动态测量
800°C
AWMD-5-AKMS-2(6F)-1.6Hz*
5
10×3
Inconel 600
60
AWMD-8-A-2-1.6Hz*
8
16×5
120
备注：每包装有1片。
可根据要求提供其他电缆长度。
（按MI电缆每1m，乙烯电缆每0.5m订购制作）
