名称： 钻孔成像分析仪。

型号：TS-C1201H(D) 。

产地：中国。

用途：

TS-C1201H(D) 智能高清多功能钻孔成像分析仪是国内首家集钻孔高清成像、钻孔录像（窥视）、钻孔轨迹检测于一体的钻孔全方位检测设备，适用于各类钻孔智能高清成像，具有业内独有的非垂直钻孔裂隙产状解译功能，及检测数据实时上传云平台功能。

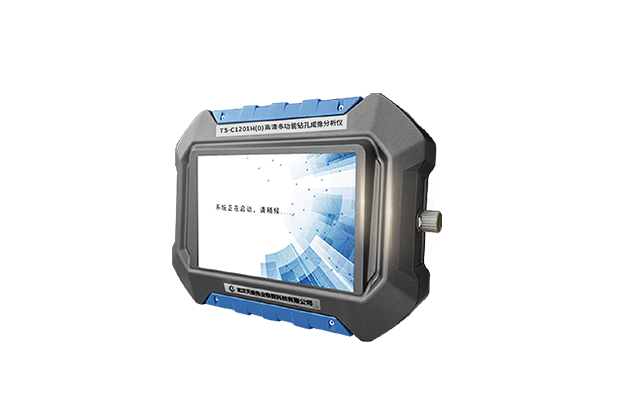

产品图片：

产品优势：

1.实时钻孔成像、录像和轨迹检测三合一；

2.完全自研的高性能集成主板，实现全孔连续高清成像，不卡顿、不黑屏、不丢失数据，颜色逼真，图像清晰，检测速度可达4m/min；

3.分析软件可同步联动动态录像、二维展开图、三维柱状图、空间轨迹，一键生成检测报告；

4.1080p高清成像，画面清晰细腻；

5.充电式便携电动线缆架；

6.垂直孔、倾斜孔和水平孔裂隙真产状解析，自动形成玫瑰花图、坐标图和优势倾向优势倾角裂隙统计表。

主要用途：

1.对钻孔进行全孔壁成像、录像，关键部位抓拍图片等;

2.测量钻孔在空间的轨迹;

3.观测断层裂隙产状及发育情况:

4.观测含水断层、溶沟溶洞、含水层出水口位置、导水裂隙带等的探测;

5.观测和定量分析岩层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等;

6.从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角等;

7.区分矿体、岩体、夹矸、土层等各种地质结构体;

8.适用于各种类钻孔的检测，如水平孔、垂直孔、倾斜孔等。

技术规格：

主机

1.显示方式:7寸真彩液晶屏，背光可调

2.处理器:高性能低功耗嵌入式双核处理器

3.操控方式:触摸

4.数据接口:USB2.0接口

5.防护等级:IP67

6.存储器:32G TF存储卡

7.操作系统:Linux操作系统

8.供电模式:内置12V锂电池或外接蓄电池，连续工作大于10小时

9.外形尺寸:255mmx180mmx60mm

10.质量:1.7KG

深度编码器

1.防护等级:IP67

2.测深精度:0.1mm

3.供电模式:主机供电

4.质量:0.99KG

电动线缆架

1.制动方式:手自一体

2.供电模式:自带可充电高能锂电池

3.工作时间:不小于10小时

4.下放速度:0-10m/min可调

5.尺寸:340mmx220mmx370mm

6.质量:15Kg(含100m线缆)

探头

1.探头直径:040mm、052mm、065mm、085mm

2.耐压等级:不小于10MPa

3.检测孔深:0~300米(可定制);

4.摄像头:彩色低照度700TVLines,0.01Lux，全景360°

5.图像像素:2000万像素

6.三维罗盘:倾角范围:-90°~90，精度:0.1;方位角范围:0~360，精度:0.1’，探头允许横滚3601

7.工作温度:-10°C~60°C

8.检测孔径:45mm~0600mm

9.供电模式:探头内置12V锂电池供电

10.控制器:内置高性能单片机

11.辅助光源:>30Lux，通过主机软件调节亮度

12.外形尺寸:040x490mm, 052x470mm, 065x470mm, 085x450mm

13. 质量:1.1Kg,3.1Kg,3.2Kg、2.8Kg
