分布式应力应变测试分析系统
名称：分布式应力应变测试分析系统。
型号：DH3823。
产地：中国。
用途：采用微型模块化设计，可用于现场测点分散的大型结构静力试验、拟静力试验、疲劳试验等场合，能捕准确捉材料由弹性区域进入塑性区域整个过程的缓变信号。
产品简介：DH3820N分布式应力应变测试分析系统，专为满足现场测点零散的场合而设计，采样频率5kHz，广泛应用于疲劳试验、伪动力试验，能捕捉材料由弹性区域进入塑性区域整个过程的缓变信号。除采集应力应变信号外，还可采集电压、位移、温度等物理量。该产品适合在各种现场进行测量试验，被国内众多的高校和知名研究检测机构广泛采用。

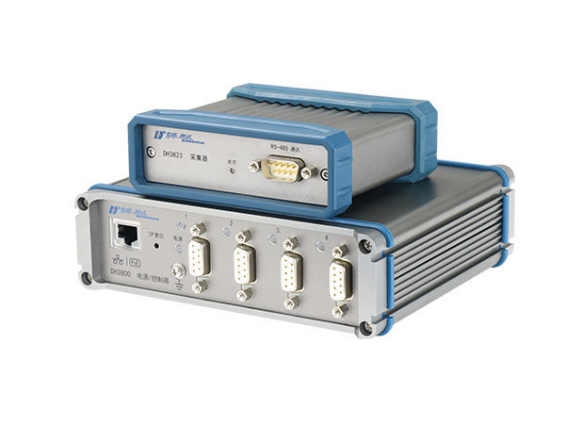

产品图片：
产品特点：
● 采集器与控制器之间采用RS485总线星型连接；
● 每个控制器可以控制8个采集器，每个采集器8通道或16通道可选；
● 控制器支持POE供电、NTP同步；
● 支持 DH3823和DH3820N混用。
产品规格：
通道数
每模块8通道，可选配16通道/模块，通过以太网实现无限通道扩展
采样速率（连续采样）
1kHz/通道
桥路方式
支持全桥、半桥、三线制1/4桥
供桥电压
2VDC
应变量程
±50000με，小分辨率0.5με
应变示值误差
±（0.5％±3με）
控制器与采集模块之间距离
（1）36VDC供电时：可支持200米长的供电通讯线；
（2）24VDC供电时：可支持100米长的供电通讯线；
（3）12VDC供电时：可支持10米长的供电通讯线；
（4）POE距离同24VDC，可支持100米长的供电通讯线；
