名称：大地电磁仪。

型号：F3。

产地：中国。

系统描述：

F3大地电磁仪是独立自主研发，采用新电子科技技术，改进数据处理算法，集成了主流大地电磁仪器优点，针对AMT探测深度不够，拓宽了工作频率。设备集成度高、轻便、高效、可靠。

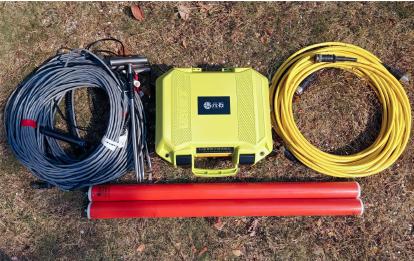

产品图片：

产品优势：

★高中低三频段同采：仪器内置12通道，在两电两磁采集的情况下，每个分量分成高中低三频段同时采集，大大提升采集效率，三频段同采相较于同类型大地电磁系统采集效率提升二倍以上。

★独有的分频段优化：设计不同的模拟信号链路，针对不同频段信号特点分别进行优化；低频段消除工频干扰，中频段提高1-3KHz死频带弱信号分辨率，高频段彻底消除低频干扰、有效提取10KHz在以上信号的信噪比，使得本频段信号不受频段外信号干扰，达到整体数据质量优。

★独有的连续采集、实时计算：计算处理环节采用新低功耗处理器和优化的计算算法，可实现连续采集、实时计算，可实时显示单点时间序列、功率谱、视电阻率等数据，便于现场发现异常，避免了大量的数据存储和繁杂的事后处理。

★独有的宽频磁传感器：仪器采用独有的宽频磁棒、单一磁棒即可实现1Hz~100KHz频率范围的数据采集，单磁棒即可完成3km以内的探测，也可保障较小的浅部盲区，满足绝大部分的工程和找矿需求。

★独有的计算算法：在超高叠加次数的基础上，使用多维动态robust智能估算算法，可在大量数据中提取可靠数据，提高弱信号的分辨率，排除随机干扰，提高数据的稳定性。

★高集成度：软硬件全自主设计研发，信号调理、数据转换、采集控制和数据计算全集成在一块电路板中无插拔板卡，不会因为运输、振动产生松动，造成仪器无法启动、信号错乱等故障，有效降低故障率。系统将采集电路、电池和信号放大器集于一体，集成度高；内置电池可保障不停

机连续采集10个小时以上，满足野外全天使用。

★高兼容性：可导出EDI文件或Z文件格式，兼容市场上其他常用数据处理软件。

★高便携性：采用平板或手机作为主控，使用APP控制仪器、显示波形和计算结果。并且设置好采集任务，确认信号正常后可以断开连接，不影响仪器工作。便携性、易操作性、稳定性等大大提升。

兼容智能测量

应用领域：

油气工程：浅层石油和天然气勘探

构造：破碎带、构造调查

煤田：煤田分层调查和采空区调查

矿产：金属矿产勘察

水文：地下水、地热调查

岩溶：岩溶空洞调查

地质勘察：大坝、铁路、桥梁等基岩调查

地质灾害和环境：地质灾害、环境调查

城市：城市活断层调查

系统指标：

1.分频优化：分成高中低三个频段同时采集，针对不同频段信号特点做专门优化；

2.通道数：12通道；（4x3通道，EX,EY,HX,HY每个分量分高中低三个频段同时采集）；

3.ADC：中、高频采用24位，低频采用32位；

4.数据计算：采用低功耗、高性能处理器，优化处理算法，对数据连续采集、实时计算；

5.频率范围：1~100KHz，滤除直流和射频频干扰；

6.叠加次数：低频：>=16次/min；中频：>=240次/min；高频：>=3000次/min；

7.数据传输方式：无线网络WIFI传输；

8.仪器控制：采用安卓平板或手机app控制仪器，发送采集命令后，仪器可脱离app独立工作；

9.数据显示：实时显示单点频点数据和多点电阻率剖面；

10.数据格式：R文件（自有）、EDI文件或Z文件格式（通用）；

11.增益：级:电道1,10；磁道1,10,100；第二级:电磁道均为1,10,100；

12.输入阻抗：4GΩ；

13.电源：内置锂电池，12.6V充电；

14.功耗：10W，功耗低、自带锂电池，单次充电可使用10h以上；

15.工作温度：-20~70°C；

16.系统总重20kg；系统总体运输箱25kg；

主机描述：

F3主机是一款高集成度、便携式、智能化、高性能的大地电磁主机。主机将信号调理电路、数据转换电路、采集控制电路以及处理运算系统等所有电子电路集成在一块主板上，使得仪器体积小，性能稳定，故障率低。仪器为全封闭的黑盒设计，内置北斗定位系统和锂电池，采用WIF连接，使用手机或者平板等终端可实时查看仪器状:态，设置仪器参数，显示数据成果等。APP使用中文采集界面，符合现场操作人员的操作习惯。

主机特点：

◆通道数多，内置12通道采集，每个分量分成高中低三个频段同时采集；

◆内置多频段模拟滤波和调理电路，针对各频段信号特点，分频段进行单独优化；

◆高精度数据数据转换器，中高频采用24位ADC，低频采用32位ADC；

◆高性能低功耗处理器，在低功耗的前提下完成高速计算，满足野外便携要求；

◆连续采集时间序列数据，所有时间序列数据均参与计算，实时计算，计算时不占用采集时间，充分利用采集时间，获取多的原始数据；

◆采集效率高，叠加次数多，数据量大，每分钟采集即可完成低频16次叠加;中频240次叠加;高频3000次叠加;多维动态Robust算法，在大量数据中，实时提取可靠数据，优于其它仪器采用的事后数据处理方式；

◆设备内置算法完成实时视电阻率计算，无需室内计算；

◆主机与手机终端WIFI无线连接，可实时查看仪器状态、设置仪器参数、显示数据成果和电阻率剖面；

◆独立工作，在设置好采集任务后，无需连接手机终端，设备可独立完成数据采集和计算工作;一体式设计，内置电池，采集板和处理系统;无需外接前放或者电瓶;单一主板、集成度高；

◆功耗低，单次充电采集时长超过10h；使用单一的内置锂电池即可满足一整天野外数据采集；

◆支持内置北斗定位系统，可同步时钟，记录仪器坐标信息；

◆自带测量接地电阻功能；

◆可兼容其它厂商磁棒；

采集控制软件描述：

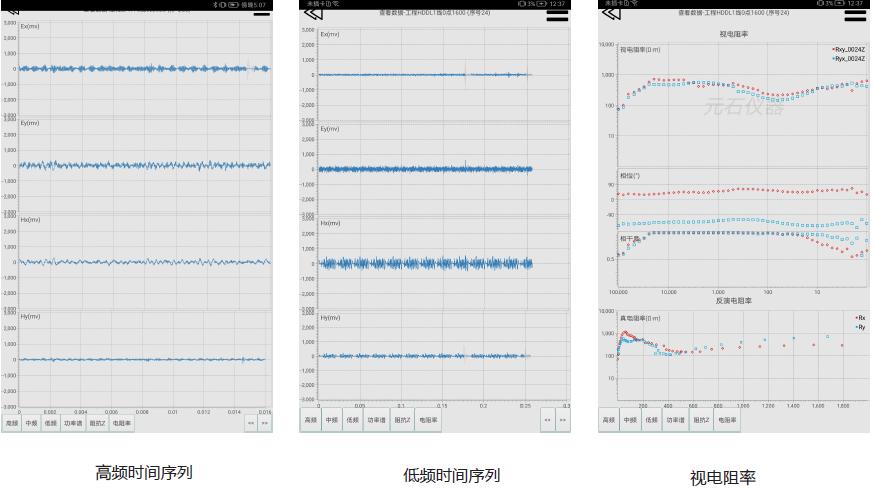

UMT采集控制软件为F3仪器配套手机端操作软件，可通过无线网络设置采集参数，实时查看仪器状态、显示时间序列、功率谱、视电阻率等数据。软件基于安卓平台研发，安卓平板或手机皆可运行。

采集控制软件特点：

◆通过无线网络连接仪器，可远距离控制仪器，高速同步显示数据；

◆全中文操作界面，配置简单直观;方便、简洁设置采集参数；

◆实时显示时间序列数据，监控各通道信号，及时发现布置问题；

◆实时显示视电阻率数据，方便监控数据质量；

◆可显示剖面数据，可选择显示视电阻率或一维反演的拟二维剖面；

◆安卓系统平板或手机皆可运行。

采集控制软件功能：

◆设置采集参数：设置测点信息、装置信息、增益等；

◆控制采集；发送采集参数、控制采集启停；

◆监控采集：实时显示时间系列波形、显示高中低频叠加次数，采样时长等；

◆显示结果：显示功率谱、视电阻率、相位、相干度、一维反演、剖面图等数据；

◆显示仪器状态：显示电池电压、GPS状态、内部时钟仪器温度等；

◆数据传输：可通过无线网络将仪器数据传输到手机；

◆导出数据：可将测量结果导出成edi或Z文件格式；

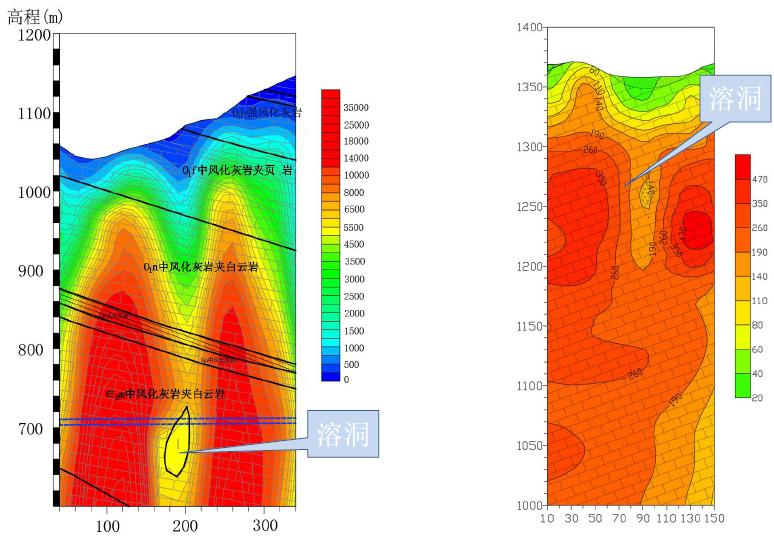

应用案例1：岩溶探测

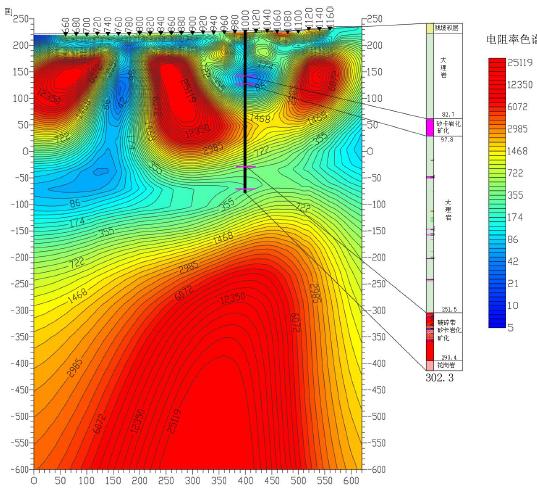

应用案例2：查找金属矿

此地浅部为大理岩，深部为花岗岩，中间低阻为他们的接触带，在接触带处发育矽卡岩化和矿化，见钻孔的251.5m至293.4m处。浅部高阻不均匀，推测为断层节理裂隙发育所致，部分断层为岩浆热液通道，该类型断层在成矿有利部分会发生矿化，见验证钻孔的82.7m-97.8m处。

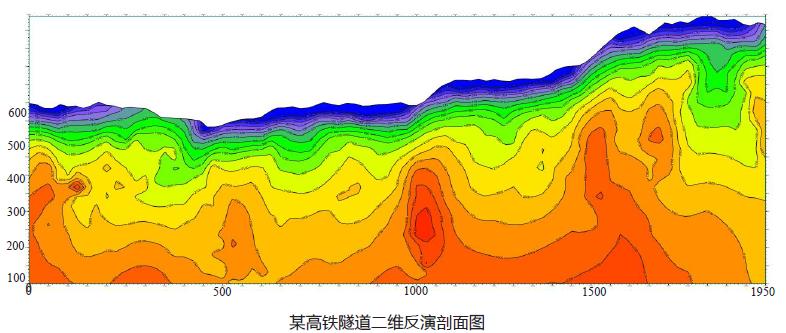

应用案例3：高铁隧道勘察
