等值反磁通瞬变电磁系统
名称：等值反磁通瞬变电磁系统。
型号：HPTEM-28。
产地：中国。
用途：
HPTEM-28高精度大功率等值反磁通瞬变电磁系统，在HPTEM-18的性能基础上，增加了发射电流，提高了系统抗干扰能力和探测深度。

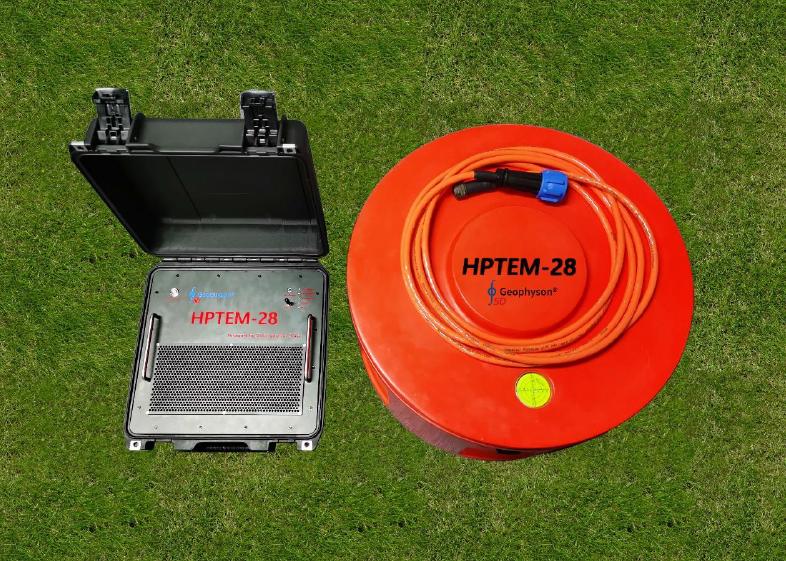

产品图片：
系统性能指标
天线
1.天线类型：收发一体反磁通天线，具备零互感特性;
2.发送等效常规瞬变电磁法中心回线边长与面积：400m×400m；
3.接收等效面积：>400m2；
4.谐振频率：>200kHz；
5.过渡过程时间：0uS；
6.工作温度：-40°C~+70°C；
7.重量：20Kg；
8.体积：50 cm×50 cm×30cm。
主机
1.发送波形：占空比50%的双性方波；
2.发送电压：12V，电流：30A；
3.发送频率：0.1Hz~250Hz;
4.关断时间：0.5uS@阻性负载;
5.接收分辨率：24位，系统分辨率34位;
6.接收采样率：625KHz;
7.时间道：大1250时间道;
8.工作温度：-40°C~+70°C。
产品优势：
1.探测深度可达800米；
2.增强了电磁抗干扰能力；
3.兼HPTEM-18系统。
主要用途：
1.锚杆长度、注浆密实度和锚固缺陷的无损检测；
2.锚索长度、锚固长度和锚固缺陷的无损检测；
3.岩锚梁等重要部位的长自由端锚杆的无损检测。

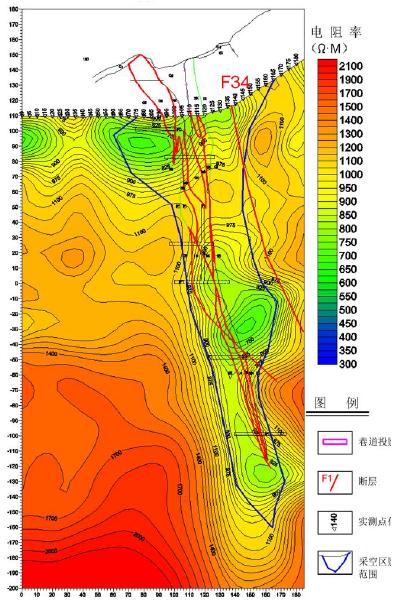

应用案例1：湖北大冶赤马山铜矿采空区6线等值反磁通瞬变电磁探测成果

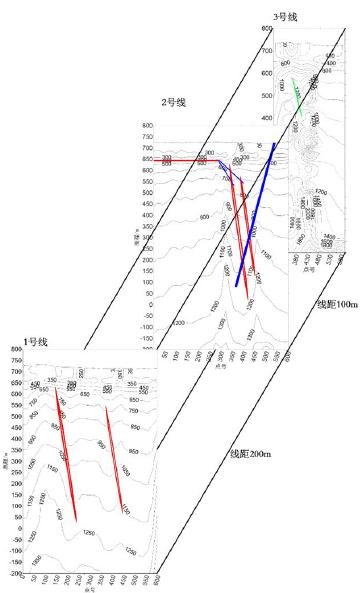

应用案例2：内蒙古某铅锌矿等着反磁通瞬变电磁探测成果
