名称：传感器专用应变片，用于制作应变片式传感器的应变片。
型号：无。
用途：传感器专用应变片。
产品图片：
产品简介：应变片不仅用于应变/应力的测量，还可用作应变片式传感器的传感元件。应变片式传感器将应变发生体（弹性体）上的物理量（如负载、压力或位移）转换成机械应变，机械应变又被应变片转换成电信号输出。我们可为您提供具有高可靠和高稳定性能的各类传感器专用应变片。
· 荷重/荷载传感器
· 压力传感器
· 加速度传感器
· 位移传感器
· 扭矩传感器
产品规格：
各种类型的TML传感器专用应变片

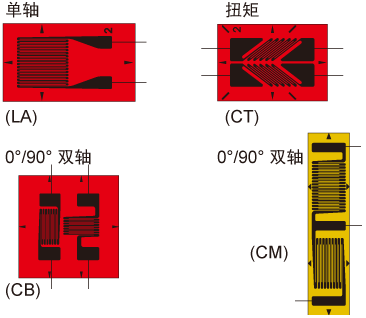

应变片形状跟长度
单轴、矩形双轴、扭矩（剪切）应变测量
型式
片长(mm)
单轴
2, 3
90°双轴
2, 3, 6
扭矩（剪切应变）用
2
型式
双轴，90°应变片，按照应变片不同引线部位的形状，分为2种类型。CM型采用半桥结构。
应变片电阻
型式
应变片电阻(Ω)
单轴
350，1000
90°双轴
120，350
扭矩（剪切应变）用
350
备注：* 与350欧姆应变片相比，1000欧姆应变片的桥电路的功耗更低，并且降低了敏感栅的焦耳发热量。
应变片基底材料
与应力测量片不同，不能仅根据使用温度和粘接方法确定传感器专用应变片的基底材料。为实现更好的传感器性能，需要使用不同的应力发生体（弹性体）测试各种组合，以选择更合适的基底材料。
使用温度范围
使用温度不同于耐热温度。F系列（特殊塑料）也可使用热固型粘合胶。（C-1粘合胶）
应变片系列
应变片基材
使用温度
F
特殊塑料
-20 ~ +150 (°C)
QF
聚酰亚胺树脂
-20 ~ +200 (°C)
EF
聚酰亚胺树脂
-20 ~ +200 (°C)
蠕变修正
蠕变特性在应变片式传感器中尤为重要。一般补偿系统使用应力发生体（弹性体）的材料蠕变（+）和应变片蠕变（-）相互抵消，进行蠕变补偿。应变片的蠕变是由应变片基底材料（材质、厚度）、敏感栅的形状、粘合胶引起的。
TML公司的传感器应变片，从敏感栅的形状下工夫，提供调整蠕变的应变片，可根据蠕变号码识别，实现高精度蠕变补偿。
蠕变代码
应变片蠕变
大 ---> 小
蠕变号码
C2>C4>C6>C8
温度灵敏度补偿
应变发生体（弹性体）的弹性模量随温度变化而变化。同样，随着应变发生体周围环境温度的变化，公称应变也将随之改变。为减少这种温度的影响，在桥接电路中配置了灵敏度补偿电阻。
类型
型号
基底尺寸
(mm)
敏感栅尺寸
(mm)
阻值(Ω)
L
W
L
W
单轴
FLA-2-350-
QFLA-2-350-
C2/C4/C6/C8
2
2.9
6.8
4.6
350
FLA-3-350-
QFLA-3-350-
C2/C4/C6/C8
3
3.2
8.5
5
350
FLA-3-1000-
QFLA-3-1000-
C2/C4/C6/C8
3
4.2
8.4
5.8
1000
扭矩/剪切应变测量
FCT-2-350-
QFCT-2-350-
C2/C4/C6/C8
2
1.5
7.6
5.3
350
单轴双栅
FLA-2-350-
QFLA-2-350-
C2/C4/C6/C8-2H
2
2.9
6.8
9.2
350
FLA-3-350-
QFLA-3-350-
C2/C4/C6/C8-2H
3
3.2
8.5
10
350
0°/90°双栅
X轴
Y轴
FCB-2
QFCB-2
2
1.5
8.2
8
120
FCB-3-350
QFCB-3-350
3
3.2
10.5
9.1
350
FCB-6-350
QFCB-6-350
6
2
10
12
350
FCB-2.8-350
QFCB-2.8-350
2.8
2.8
12
8.5
350
FCM-2.8-350
2.8
2.8
3
12
350
EFCM-2-350-11
2.8、1.9
1.4、3.3
3
12
350
EFCMX-3-350-11
3
1.6
8
7.5
350
EFCMY-3-350-11
3
1.6
10
6.5
350
